El término topología se refiere a la forma en que está diseñada la red, bien físicamente (rigiéndose de algunas características en hardware) o bien lógicamente (basándose en las características internas de software).
La topología de red es la representación geométrica de la relación entre todos los enlaces y los dispositivos que los enlazan entre sí (habitualmente denominados nodos).
Para el día de hoy, existen al menos cinco posibles topologías de red básicas: malla, estrella, árbol, bus y anillo.
martes, 21 de diciembre de 2010
lunes, 20 de diciembre de 2010
Topología en malla
En una topología en malla, cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo. El término dedicado significa que el enlace conduce el tráfico únicaniente entre los dos dispositivos que conecta.
Por tanto, una red en malla completamente conectada necesita n(n-1)/2 canales fisicos para enlazar n dispositivos. Para acomodar tantos enlaces, cada dispositivo de la red debe tener sus puertos de entrada/salida (E/S).
Una malla ofrece varias ventajas sobre otras topologías de red. En primer lugar, el uso de los enlaces dedicados garantiza que cada conexión sólo debe transportar la carga de datos propia de los dispositivos conectados, eliminando el problema que surge cuando los enlaces son compartidos por varios dispositivos. En segundo lugar, una topología en malla es robusta. Si un enlace falla, no inhabilita todo el sistema.
Otra ventaja es la privacidad o la seguridad. Cuando un mensaje viaja a través de una línea dedicada, solamente lo ve el receptor adecuado. Las fronteras fisicas evitan que otros usuarios puedan tener acceso a los mensajes.
Su funcionamiento es muy sencillo pero a pesar de ello no es tan usada como las demás por su alto costo. Esta topología es utilizada principalmente en áreas pequeñas pero ofrece una gran seguridad y fiabilidad.
Por tanto, una red en malla completamente conectada necesita n(n-1)/2 canales fisicos para enlazar n dispositivos. Para acomodar tantos enlaces, cada dispositivo de la red debe tener sus puertos de entrada/salida (E/S).
Una malla ofrece varias ventajas sobre otras topologías de red. En primer lugar, el uso de los enlaces dedicados garantiza que cada conexión sólo debe transportar la carga de datos propia de los dispositivos conectados, eliminando el problema que surge cuando los enlaces son compartidos por varios dispositivos. En segundo lugar, una topología en malla es robusta. Si un enlace falla, no inhabilita todo el sistema.
Otra ventaja es la privacidad o la seguridad. Cuando un mensaje viaja a través de una línea dedicada, solamente lo ve el receptor adecuado. Las fronteras fisicas evitan que otros usuarios puedan tener acceso a los mensajes.
viernes, 17 de diciembre de 2010
Topología en estrella
La topología en estrella constituye una forma de interconectar una serie de equipos informáticos a través de un nodo central.
Debido a que la topología estrella utiliza un cable de conexión para cada computadora, es muy fácil de expandir, sólo dependerá del número de puertos disponibles en el hub.
Para poder instalar este tipo de red, cada una de las computadoras utilizadas como estaciones de trabajo necesitan de una tarjeta de conexión para lograr la interfase con la computadora central.
Si el punto centralizado falla, toda la red falla.

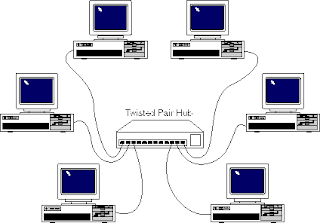

En el caso de la imagen es una topología estrella pasiva, pues el hub es solo un dispositivo con muchos puertos.
Si la función del hub lo realizase un ordenador, sería una topología en estrella activa.
jueves, 16 de diciembre de 2010
Topología en árbol
La topología de árbol combina características de la topología de estrella con la BUS. Consiste en un conjunto desubredes estrella conectadas a un BUS. Esta topología facilita el crecimiento de la red.
Desde una visión topológica, la conxión en árbol es parecida a una serie de redes en estrella interconectadas. Es una variación de la red en bus.
Desde una visión topológica, la conxión en árbol es parecida a una serie de redes en estrella interconectadas. Es una variación de la red en bus.
Ventajas:
-Cableado punto a punto para segmentos individuales.
-Soportado por multitud de vendedores de software y hardware.
Desventajas:
-La medida de cada segmento viene determinada por el tipo de cable utilizado.
-Si el segmento principal falla, todo el sistema falla.
-Configuración complicada.
miércoles, 15 de diciembre de 2010
Topología en bus
Una topología de red bus utiliza un largo cable con cada ordenador conectado a ese cable. Las redes bus son poco comunes actualmente entre los ordenadores pero son las más fáciles de configurar y se utilizaron más en el pasado.
El problema de la topología bus es que si algo corta el cable la línea queda muerta.
Este tipo de red ofrece ventajas en edificios que cuentan con grupos de trabajo separados por grandes distancias.
Fuente 1
Fuente 2
El problema de la topología bus es que si algo corta el cable la línea queda muerta.
Este tipo de red ofrece ventajas en edificios que cuentan con grupos de trabajo separados por grandes distancias.
Fuente 1
Fuente 2
martes, 14 de diciembre de 2010
Topología en anillo
Las principales características de una topología en anillo son:1. El cable forma un bucle cerrado formando un anillo.
2. Todos los ordenadores que forman parte de la red se conectan a ese anillo.
3. Habitualmente las redes en anillo utilizan como método de acceso al medio el modelo "paso de testigo".
Las desventajas más destacadas son:
- Si se rompe el cable que forma el anillo se paraliza toda la red.
- Es difícil de instalar.
- Requiere mantenimiento.
- Si se rompe el cable que forma el anillo se paraliza toda la red.
- Es difícil de instalar.
- Requiere mantenimiento.
